Condensateur antiparasite

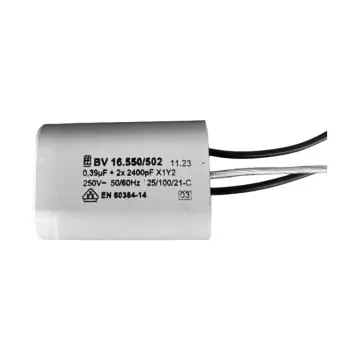

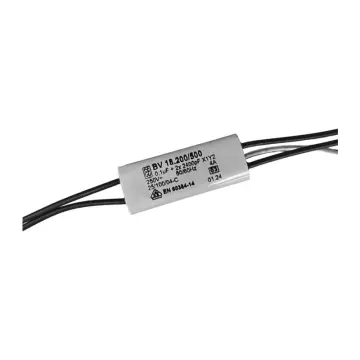

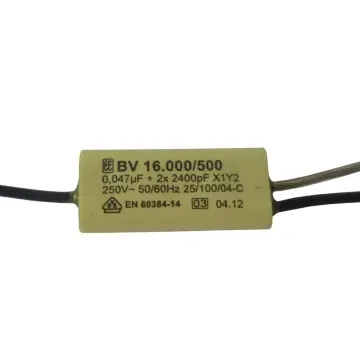

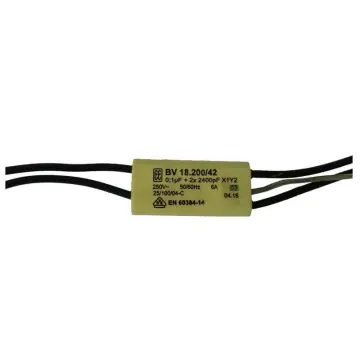

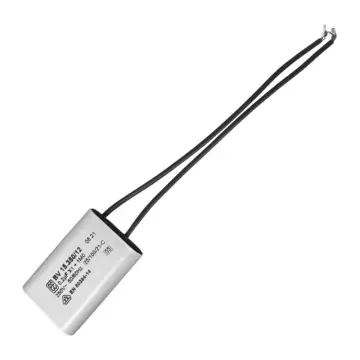

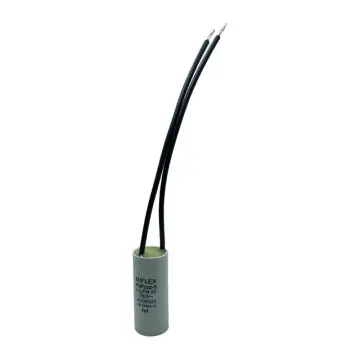

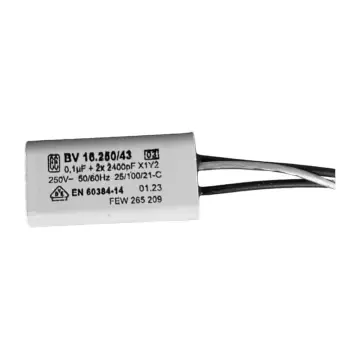

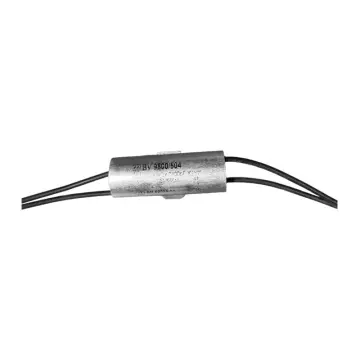

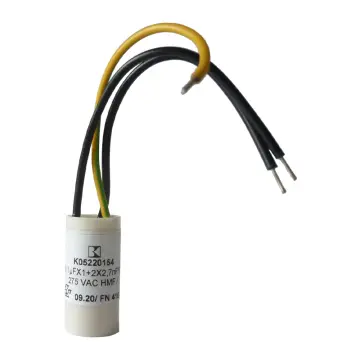

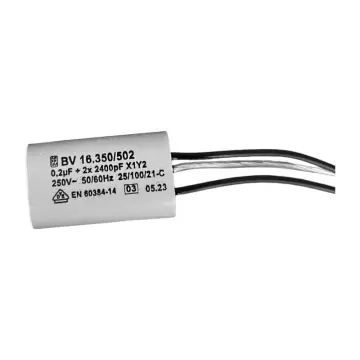

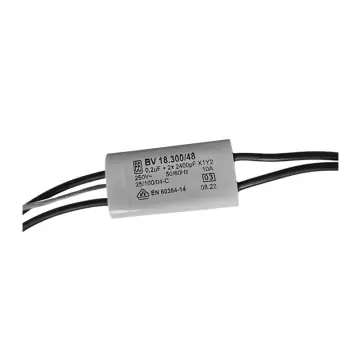

Le condensateur antiparasite ou filtre antiparasite est installé sur un circuit électrique afin de protéger les machines des éventuels parasites venant du réseau électrique (variations de tension, surtension…). Son rôle est de réduire les signaux parasites à haute fréquence de manière admissible. Dans le sens inverse, ils peuvent aussi empêcher votre machine d’interférer sur le réseau d’alimentation électrique. En électronique, un parasite fait référence à tout signal indésirable ou perturbation électromagnétique qui interfère avec le fonctionnement normal d'un circuit électronique ou d'un système. Il peut être généré par différentes sources telles que d’autres circuits électriques à proximité, des radiofréquences en provenance d’émetteurs-récepteurs, des pics de tensions ou de courant, des charges électrostatiques, etc. Le condensateur antiparasite est équipé de cosses ou de câbles en fonction du modèle.

Les condensateurs antiparasites aident à "nettoyer" le courant électrique qui alimente votre appareil, en éliminant les perturbations et les parasites électriques. Cela permet à vos appareils de fonctionner de manière plus fiable et de produire des images, des sons et des données de meilleure qualité.

Constitué de deux plaques conductrices séparées par un matériau isolant (diélectrique), le condensateur reçoit une tension électrique. Une charge électrique s’accumule sur les plaques : l’une se charge positivement et l'autre négativement. Lorsque la tension fluctue, le condensateur absorbe une partie de cette variation. Il agit comme une barrière en stockant temporairement la charge électrique survenue soudainement. Ainsi, le circuit électronique reçoit un signal plus stable et moins perturbé. Une fois que la fluctuation de tension ou le parasite a diminué, le condensateur libère l'énergie stockée en la restituant dans le circuit.

Il existe plusieurs types de condensateurs ayant une fonction antiparasitage différente : X qui protège l’appareil, Y qui protège le réseau, XY qui fonctionne dans les deux sens.

C’est pourquoi on les appelle aussi filtre antiparasite, parce qu’ils sont utilisés comme filtre secteur entre la phase et le/les conducteurs.

Au même titre qu’un certain nombre de composants de votre tableau électrique (fusibles, interrupteurs, relais…), ces petites pièces sont garantes de la sécurité pour votre appareil et votre réseau d’alimentation. Elles nécessitent donc une vigilance particulière quant à leur choix d’achat : privilégiez un produit provenant de marques ou constructeurs reconnus, fiables et avec une longue durée de vie.

L’utilisation d’un filtre antiparasite est essentielle dans de nombreuses applications électroniques et électriques. Il permet de réduire les interférences électromagnétiques (EMI), se conformer à certaines normes et réglementations gouvernementales qui exigent leur utilisation pour des problèmes de sécurité, protéger les composants électroniques sensibles tels que les microprocesseurs, les circuits intégrés ou les capteurs, améliorer la qualité du signal, prévenir des dysfonctionnements, améliorer la sécurité…

Le condensateur antiparasite radio se retrouve dans des appareils électriques ou électroniques qui nécessitent un filtre de protection. Ils sont surtout présents dans deux types d’appareils : les outils électroportatifs et les appareils électroménagers. Une liste non exhaustive des appareils sur lesquels vous pouvez avoir un condensateur antiparasite :

• perceuses

• visseuses

• ponceuses

• scies

• meuleuses

• perforateurs

• tronçonneuses

• taraudeuses

• lave linge / machines à laver

• sèche linge

• lave vaisselle

• micro ondes

• réfrigérateurs

• alimentation pour ordinateurs

• cartes mères d’ordinateur

• téléviseurs

• moniteurs

• amplificateurs

• enceintes

• appareils audio

• variateurs de fréquence

• téléphones

• routeurs

• consoles de jeu

• …

Le choix d'un condensateur antiparasite approprié dépend de la nature de votre application, de ses spécifications techniques et de vos besoins en matière de filtrage. Identifiez le type de parasites à supprimer, connaissez son courant de fuite maximal, le type de diélectrique nécessaire et la plage de température de fonctionnement du condensateur. Principalement, comme pour tous les autres condensateurs, vos critères de choix se porteront sur leur capacité (exprimée en micro Farad), leur tension nominale, leurs dimensions. Consultez notre guide sur “comment choisir un condensateur” pour plus de détails.

Les condensateurs présentés sur notre site ne sont pas polarisés, c’est-à-dire qu’ils n’ont pas de borne négative ou positive pour vous faciliter leur installation.

Pour vérifier le bon fonctionnement de votre filtre/condensateur antiparasite, vous devez commencer par le repérer dans votre système. Il est généralement situé juste après le câble d’alimentation qui relie l’appareil au secteur. Faites attention, les manipulations suivantes se font alors que votre appareil est sous tension. Soyez vigilants, enfilez des gants isolants pour effectuer vos prises de mesure. Le test se fait en 2 étapes :

• Étape 1 :Mesure de la tension d’entrée du condensateur antiparasite .

A l’aide d’un multimètre réglé sur 600V~ (tension alternative), venez mettre en contact ce dernier avec les fils de connexion d’entrée du condensateur antiparasite, le neutre et la phase (généralement de couleur bleu et marron) qui relient le câble d’alimentation au condensateur. Effectuez le test et vérifiez que la valeur affichée se situe aux alentours des 230V. C’est la valeur que le réseau électrique via le câble d’alimentation amène à votre appareil.

• Étape 2 : Mesure de la tension de sortie du condensateur antiparasite :

Toujours à l’aide du multimètre réglé de la même façon, en même position, venez le mettre en contact avec les autres deux fils de connexion à la sortie du condensateur antiparasite. La valeur affichée de votre voltmètre doit être quasiment la même que celle mesurée à l’entrée. Si ce n’est pas le cas et que la valeur affichée est à 0, cela signifie que le condensateur n’est pas alimenté et qu’il ne fonctionne pas.
